Облагороженные рубины: улучшение цвета, залечивание трещин и пор. Много «нового», переосмысление «старого», скорые события, которые все вернут на «свои места».

Технологии облагораживания рубинов не только достигли определенного «совершенства», но и стали своего рода научным и коммерческим «полигоном» для множества научных и маркетинговых исследований. Такие исследования проводятся как с целью выявления фундаментальных физико-химических закономерностей процессов облагораживания в кристаллах корундов, так и с целью управления ценообразованием этих по-прежнему прекрасных и ценных драгоценных камней.

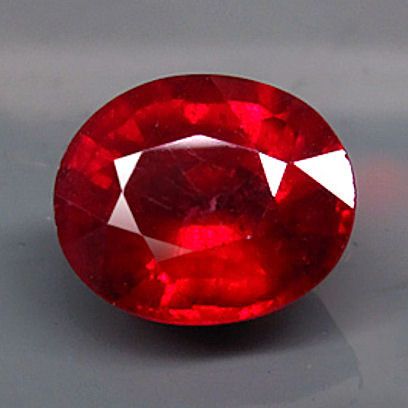

Рис. 1.  Рубины из коллекции Redkiekamni.ru.

В настоящей статье мы уделим основное внимание тем вопросам, которые не нашли  свое отражение в зарубежной научной литературе, как в периодике, так и в редких, но все же имеющихся монографиях. Мы подробно остановимся на таких вопросах как надежность определения рубинов как не облагороженных, опишем сами технологии облагораживания с точки зрения воспроизводимости результатов технологических операций a также детально раскроем методы и мотивации работы множества экспертных организаций, задействованных в нерыночных процессах формирования цен на облагороженные и необлагороженные рубины. Статья предназначена для геммологов и для очень продвинутых любителей драгоценных камней. Поэтому  излишне напоминать, что все выводы сделаны на основе собственных наблюдений и зарубежных исследований, в то время как геммологические исследования рубинов в нашей стране, практически полностью отсутствуют, как отсутствуют почти все другие компоненты науки о драгоценных камнях, определяющие становление и существование хоть сколько-нибудь значимой национальной геммологии.

При изложении материала авторы ни в коем случае не претендуют на отстаивание своих взглядов на результаты мировых двадцатилетних исследований физических процессов в корундах при их облагораживании. Но по нашему мнению эти результаты плачевны, так как, по-прежнему, практически ничего не известно. Не претендуем мы и на правильность своих выводов о попытках международных институтов и организаций типа CIBJO, Gem World International, GIA и других существенно повлиять на ценообразование рубинов на мировых рынках. По нашему мнению их попытки повлиять на немонополизированный рынок ограненных рубинов оказались прогнозируемо несостоятельными.

Некоторый агностицизм авторов питается не только знаниями, накопленными при исследовании множества кристаллов корундов, но и многомесячной коммерческой и технологической практикой в «святая святых» индустриальной обработки сапфиров и рубинов в тайских городах Б. и Ч., а также в цейлонском городке Р.

И, наконец, последнее, но, на наш взгляд, самое важное из предисловий. На рынках драгоценных камней Юго-Восточной Азии и Африки: Бирме, Шри-Ланке, Индии и особенно Тайланда, Мадагаскаре, Танзании, Нигерии, Замбии последние несколько месяцев (с ноября 2012 года) как по команде резко активизировались китайские компании, скупающие рубины, сапфиры, изумруды a также большинство известных (им) «полудрагоценных камней». Слаженность, продуманность, а также подозрительная одновременность действий китайцев, которые осуществляют сейчас практически «захват» хорошо организованных (в Тайланде, Бирме, Шри-Ланке) и неорганизованных (в Африке) торговых площадок, наводит на мысль о руководящей роли в происходящем … Коммунистической партии Китая (КПК).

На Мадагаскаре морской полицией задержана предназначавшаяся Китаю крупнейшая в истории контрабандная партия агатизированного окаменелого дерева – 800 тонн. На крупнейшем руднике острова Северный Толиар проводится расследование. Самый дорогой отель Антетенариво Карлтон (сеть Хилтон) с ноября месяца заселен исключительно китайцами, скупающими на местных стихийных рынках сырые рубины, сапфиры, гранаты, остатки демантоидов.

С ноября 2012 года «полно» китайцев и в отеле Хилтон в Коломбо, расположенном практически в одном здании с Sri Lanka Gem & Jewelry Exchange Center – многоэтажным торговым центром, три этажа которого торгуют исключительно драгоценными камнями Шри-Ланки.

Эмпориум драгоценных камней в Рангуне (Бирма, сейчас Мьянма) уже пять лет практически принадлежит китайцам.

На самом емком и изобилующем цветными драгоценными камнями рынке Тайланда китайцам пришлось бы не сладко, если бы не азиатская хитрость. Зачем покупать билет на автобус, если можно купить весь автобус? За два прошедших месяца китайцы перекупили и переарендовали более 10% уличных торговых мест в Silom’e  и много офисов Gem Tower’a  в Бангкоке. Еще хуже ситуация в Чантабури с его многомиллионным дневным оборотом по пятницам и субботам. Более 30% «торговых столов» арендованы китайцами, а еще 30-ю %-ми владеют тайцы – этнические китайцы.

Вывод очевиден, на рынки драгоценных камней, впрочем, как и на многие другие промышленные и сельскохозяйственные рынки, «надвигаются драматические перемены». Происходит не только передел рыночных квот,  но и переустройство самих торговых площадок, то есть, самих рынков, и не всегда рыночными методами. То, что происходит на рынках сейчас, в том числе и на рынках драгоценных камней, абсолютно новое явление. До настоящего времени не было ни одной компании, монопольно владеющей рынком производства, добычи или сбыта определенной продукции, которая полностью или картельно с другими крупными компаниями диктовала бы условия добычи, производства и сбыта этой продукции, или цены на нее после каждого производственно-сбытового процесса. Кто же сейчас может изменить рынок?  Как в условиях сильной конкуренции могла вырасти компания, которая готова захватить, и не только готова, но уже и захватывает как по команде, многие мировые отрасли промышленности и сельского хозяйства. Имя этой компании КИТАЙ. Это же не компания, а государство, скажет «внимательный читатель». Однако, мы настаиваем, Китай это именно крупнейшая в мире компания, которая в настоящее время проводит массированный, хорошо спланированный, просчитанный и продуманный захват рынка цветных драгоценных камней в Юго-Восточной Азии и Африке. Китай это именно «компания» потому, что все отдельные ее фирмы действуют согласованно как одно целое и по единому плану, который легко просматривается аналитиками «драгоценных отраслей» всех стран мира.

Все практикующие коммерческие геммологи привыкли к китайским молодым людям, посещающим рынки, выставки и задающим бесконечные вопросы о камнях, источниках добычи, способах обработки. Эти молодые люди ничего не покупали ни на выставках, ни в офисах, ни на складах. Их интересовали цены, которые они записывали тут же в свои гаджеты. Молодые люди были невежливы, назойливы, беспардонны. Долго работали эти люди и у нас в стране, в основном по вопросам маркетинга различных сортов нефрита. Здорово надоели они крупным оптовикам и розничным торговцам. Как выяснилось, это была только подготовка.

Причем здесь облагороженные рубины? – Спросите Вы. Да особенно не причем ответим мы. Только вот купить высококачественные необработанные рубины и рубины с залеченными трещинами становится в Таиланде, то есть, месте их обработки все труднее и труднее. Конечно, прежде всего, китайцы покупают так называемые необработанные камни. Камни, торговые площади, камнесамоцветные рынки, мастерские, ограночные производства скупаются, что называется, «на корню». То, что Китай рвется в экономические лидеры, было известно давно, однако никто не мог предположить, что экономическая экспансия может иметь столь организованный характер.

И, наконец, главное, если описанные тенденции в переделе рынков драгоценных камней сохранятся хотя бы пару лет, то скоро никто не будет обращать внимание ни на рекомендации CIBJO или других западных организаций, регулирующих рынки драгоценных камней. «Дайте мне, пожалуйста, хоть сколько-нибудь природный камень» - вот те первые слова, с которыми будет входить в ювелирный магазин европейский покупатель. И ответом ему будет: «Да, у нас много изделий с природными драгоценными камнями, однако, все они китайского производства».

1. История облагораживания рубинов.

Развенчание некоторых общепринятых мифов и суждений

1. До начала 20-го века рубины индустриально (массово) вообще не обрабатывались. Как ювелиры, так и владельцы самых дорогих красных драгоценных камней замечали изменения в камнях после их «ювелирного» нагрева или после случайного пожара. Первые упоминания об обработке рубинов можно найти в трудах арабского ученого Аль-Тейфащи (Al-Teifaschi) из Йемена, датированных 801-866 годами нашей эры. В этих рукописях описывался процесс отжига рубинов в керамической глине с целью повышения яркости цвета в Серендибе (современная Шри-Ланка). Отжиг проводился на древесном угле с кислородным наддувом через длинные трубки тремя или четырьмя людьми. Длительность отжига составляла от часа до 20 дней в зависимости от необходимой степени осветления цвета рубинов.

Рис. 2. «В гостях у сингальского «тритера». Один из самых квалифицированных специалистов по термической обработке рубинов и сапфиров Теодор (Тэд) Темелис после изнуряющего 10-минутного кислородного наддува емкости из жаропрочной фольги. В емкости из фольги отжигаются «на цвет» рубины и сапфиры при температурах от 1200 до 1600 град. С. На заднем плане улыбающийся сингальский тритер, который вместе с одним – двумя сменщиками тритерами можетт поддерживть непрерывный наддув емкости из фольги в течение 20 суток.)

2. Первый патент на термическую обработку рубинов был выдан в США в 1940 году.
3. К 1980-му году Тайланд стал мировым центром огранки и обработки цветных драгоценных камней. Это произошло потому, что, во-первых, сама страна являлась в период 1940 – 1980 годов одним из самых обильных источников добычи рубинов (месторождение Бо Рай, провинция Трат), синих и желтых сапфиров (Бо Пхлой, провинция Канчанабури) и зеленых и синих сапфиров, легко отжигаемых в желтые и/или полицветные камни (Чантабури, провинция Чантабури). Во-вторых, в Тайланде никогда не было заградительных пошлин на ввоз и вывоз драгоценных камней, как в сыром, так и в ограненном виде. Первыми экспортерами драгоценных камней в Тайланд стали ближайшие страны Юго-Восточной Азии: Камбоджа, Бирма, Вьетнам, Индия, Шри-Ланка и Пакистан. И, наконец, в-третьих, когда в 1990-м году тайские огранщики и обработчики камней стали ощущать сильный недостаток ограночного материала, они стали первыми, кто стал принимать первые фелюги, рыбацкие сейнеры с ограночными материалами из Африки. С начала же 90-х годов 20-го века на все малые пристани Тайского залива стали причаливать и мощные скоростные катера из Африки, нагруженные контрабандными, но очень качественными сырыми рубинами, сапфирами, гранатами, танзанитами, турмалинами, топазами, аквамаринами и другими драгоценными камнями.

Преобладающее количество сырых «только что добытых и отмытых от грязи и породы» рубинов, добытых как в Бирме (долина Могок), так и в других странах Азии и Африки, имеют темно-малиновый цвет, существенно отличный от цвета «голубиной крови» - насыщенного ярко-красного цвета, принятого за эталон. Часть самых больших и совершенных кристаллов рубина из Бирмы (до 20%) подвергались первичной высокотемпературной обработке еще в самой долине Могок. Технология постепенно вводилась в действие с начала 19-го века и была примитивна. Строили маленькую, объемом 0.01 куб м, печку с возможностью наддува кислорода с помощью длинной трубки и легких человека, забрасывали рубины прямо в огонь, иногда на керамических подставках. Топливом служили уголь, твердые породы древесины. Примитивный кислородный наддув позволял получать температуру до 1200 градусов Цельсия. Часть рубинов раскалывалась. Часть теряла кислород из приповерхностного слоя химического соединения Al₂O₃ и покрывалась слоем почерневшего от копоти алюминия. Однако, определенная часть бирманских рубинов превращалась в ярко-красные камни цвета «голубиной крови», высоко ценимые в США и Европе. До 1990 года цена на чистые бирманские рубины ярко-красного цвета вне зависимости от того, были они термически обработаны или нет, составляла от 5-до 25 тысяч долларов за карат (камни весом 1-2 карата) до 15-200 тысяч долларов за карат (камни весом от 3 до 10 карат). В США, Японии и, в некоторой степени, в Европе назревал потребительский кризис богатых любителей и инвесторов в драгоценные рубины. Тысячи камней и запросов присылались для исследований в GIA, CIBJO, Gem-A и другие международные институты и ассоциации по исследованию и торговле драгоценными камнями. Промышленных месторождений рубина не становилось больше, а цены на рубины пока медленно, но все же ползли вниз. В США начали издаваться специальные руководства для любителей, рассказывающие о том, как надо выбирать драгоценные камни и как в них инвестировать. Многие из этих книг великолепны по своему содержанию и переиздаются в настоящее время. Итак, высококачественных рубинов стало слишком много. И вот, в 1990-м году произошло событие, которое положило начало мировому переосмысливанию цен на драгоценные рубины.

Рис. 3. Типичный темно-малиновый или бурый цвет необработанных «сырых» рубинов.

Рис. 4. Типичный цвет рубинового сырья после высокотемпературной «осветляющей» обработки с целью достижения яркого красного цвета (после отжига «на цвет»).

1. К 1990 году Тайланд стал и мировым центром разработки технологий облагораживания рубинов и сапфиров. К этому времени до 90% всех рубинов, продаваемых на мировом рынке, стали обрабатываться с целью получения яркого красного эталонного цвета - цвета «голубиной крови». Были разработаны тысячи вариантов отжигов, улучшающих цвет. К 2008-му году в Тайланде, преимущественно в Бангкоке, Канчанабури, Чантабури, Мэ Сайе, Мэ Соте, Чиангмайе круглосуточно работали более 500 промышленных печей для высокотемпературного отжига природных корундов. Единственной страной, которая могла хоть сколько-нибудь сравниться по объемам облагораживания драгоценных камней с Тайландом, была Шри-Ланка. Объем отжига корундов в Шри-Ланке отставал от такового в Тайланде «всего» в 10 раз.

Рис. 5. Современная печь для обработки природных корундов.

5. Самые перспективные методы высокотемпературной обработки для улучшения цвета были основаны на отжигах при температурах 1000-1800 град С в восстановительной газовой атмосфере СО/СО₂ или N₂/H₂. Часть технологических отжигов проводилось под слоем расплавленного флюса, основой которого всегда была бура (borax, Na₂B₄O₇×10H₂O). Флюс выполняет очень многие функции: препятствует эрозии поверхности рубинов в процессе отжига, усиливает перекристаллизацию основного монокристаллического материала в тонких трещинах и кавернах, чем способствует фактическому залечиванию трещин матричным корундом. Если в буру добавляется двуокись кремния, то залечивание трещин усиливается за счет заполнения трещин смесью обычного и боросиликатного стекла. Если в буру добавляют растертый в порошок драгоценный камень хризоберилл, то происходит диффузия малых по размеру атомов Ве (порядковый номер в таблице Менделеева – 4) в приповерхностные слои монокристалла, существенно изменяя цвет рубинов. Рубины фактически становятся похожими на рубины из танзанийского аллювиального месторождения Сонгеа. [Рубины Сонгеа кроме яркого красного цвета имеют два дополнительных оттенка: ярко-розовый и оранжевый. То есть, рубины Сонгеа подпадают под определение сапфиры падпарадша».] Аналогичные, но совершенно иные по цвету эффекты удается получить при добавлении во флюс легкоплавких соединений титана и железа.

Рис. 6.  Рубины из Мозамбика и Мадагаскара, отожженные  при высокой температуре под слоем флюса, содержащего оксид бериллия. Цвет получившихся рубинов соответствует цвету рубинов Тундуру Сонгеа.

6. К началу 90-х годов 20-го века тайские огранщики эмпирически получили технологии, позволяющие делать натуральные темно малиновые рубины ярко красными, повышать их прозрачность и получать драгоценные камни без заметных невооруженному человеческому глазу дефектов. Тайские технологи не могли объяснить закономерности изменения цвета, повышения «прозрачности» и «залечивания трещин» в результате различных  отжигов. Оптимальные условия отжигов для каждого из месторождений рубинов были получены ими путем незатейливой схемы: отожгли – отполировали камень – немного изменили  условия обработки – опять отожгли – опять отполировали и т.д. Иногда в керамические тигли закладывали несколько камней из различных месторождений. В каждом новом опыте необходимо было использовать новые еще не обработанные кристаллы, шлифованные преформы или уже ограненные камни. Начиная с 1980 года, практически все рубины подвергались термическим отжигам, одновременно включающим в себя залечивание трещин. Трещины, поры и каверны заполнялись полностью или частично перекристаллизованным корундом, химическими соединениями на основе буры, боросиликатным, свинцовым, висмутовым и простым стеклом. Таким образом, любые термообработанные рубины содержат стеклообразные заполнители трещин.

         МИФ ПЕРВЫЙ. Считается, что рубины, подвергнутые так называемому осветляющему отжигу или «отжигу на цвет», не содержат никаких стеклообразных веществ, заполняющих трещины и поры в ограненных камнях. На самом деле все обстоит «с точностью до наоборот». Отожженные в современных условиях «темные сырые рубины» гарантированно содержат в трещинах и порах несколько видов стеклообразных веществ: начиная от перекристаллизовавшейся соды до твердого боросиликатного стекла. Вопрос только в остаточном количестве этих стекол в ограненных камнях.  Действительно, отжиги на цвет длятся от нескольких часов до нескольких дней. При этом как в жидком флюсе, так и в газовой проточной среде отжига содержится до пятой части таблицы Менделеева, включая кислород. Половина из этих компонентов, содержащихся в процентах и в десятках процентах, способна образовывать легко текучие и быстро твердеющие стеклообразные соединения, которые как при отжиге в условиях вакуума, так и в условиях обычного атмосферного давления легко заполняют любые малообъемные дефекты в кристаллах. Вот почему подразделение рубинов на «только отожженные», и «залеченные стеклом» весьма искусственно и неопределенно.

7. До 1990 года влияние термических отжигов на внутреннюю структуру оставалось практически не исследованным. Отличить отожженные рубины от необработанных драгоценных камней могли лишь сами тайские технологи, да и то не точно, ведь главным анализируемым критерием были особенности цвета и его распределения в объеме камня. Итак, количество рубинов росло, очень качественные рубины перестали быть редкостью, а цены на них падали слишком медленно. Рынок ждал каких то перемен.
8.  В 1992 году в Бирме, в нескольких сотнях километров от долины Могок было открыто новое, богатое месторождений рубинов в местечке Монг Хсу. Поток «новых» сырых рубинов хлынул к границам Тайланда. К 1993-му году на приграничных с Бирмой тайских драгоценных ранках в городках Мэ Сай и Мэ Сот ежедневно продавалось до 10 килограммов необработанных бирманских рубинов из Монг Хсу. К середине 1993-го года рынок рубинов из Монг Хсу неожиданно «встал». Бирманские сырые рубины перестали интересовать как тайских дилеров, так и дилеров других стран огранщиков (Индия и Китай). Только через год стала ясна причина замедления развития рынка. Рубины из Монг Хсу обладали двумя особенностями, которые требовали разработки новых до этого времени неизвестных технологий улучшения цвета и повышения чистоты рубинов.
9. Рубины из Монг Хсу почти всегда содержали фиолетовое, синее или сиреневое пятно, обогащенное центрами окраски, связанными с железом (то есть пятно было «сапфировым»).

Рис. 7. «Сапфировый фантом» внутри необработанного рубина из Монг Хсу, Бирма).

Если камень во время добычи сохранял бипирамидальную или плоско-гексагональную ростовую форму, то пятно локализовалось в центре бипирамиды или гексагональной плоской природной формы роста. Пятно всегда принимало симметрию растущего кристалла, то есть, по минералогическим воззрениям представляло собой типичный «фантом» - кристалл призрак в основном кристалле. С этой особенностью «новых» рубинов тайские мастера справились достаточно быстро, хотя и не без труда. Были подобраны параметры отжигов, которые значительно осветляли бордовый цвет сырого камня и «разгоняли» сиреневые пятна до почти незаметного контура. Вторую особенность «новых» рубинов преодолеть было не так легко. Рубины из Монг Хсу оказались сильно трещиноватыми. Более того, трещины оказались широкими, и число  видимых невооруженным глазом трещин после «осветляющего» отжига под слоем флюса не только не снижалось, но даже существенно возрастало. Таким образом, рубины из Монг Хсу, на которые возлагали надежды огранщики Тайланда, после существенного обеднения месторождений в долине Могок, с одной стороны требовали осветляющего высокотемпературного отжига для диффузионного разгона фиолетового фантомного пятна в кристаллах и осветления основной части объема. С другой стороны, использование в процессе отжига флюса с различными химическими добавками, в том числе и SiO₂, к залечиванию трещин не приводило. Необходимо было разрабатывать новые технологии.

10. Такая технология была разработана. Добавка в шихту на основе буры при осветляющем отжиге оксида свинца привело к резкому повышению эффективности «залечивания» трещин. Этот результат дал начало новым опытам по поиску самостоятельной роли свинцового стекла (до 97 весовых % PbO) в залечивании трещин и пор в рубинах. Но первые положительные результаты по залечиванию трещин в процессе осветляющего отжига положили также начало новому комбинированному технологическому процессу, в процессе которого достигались две цели облагораживания: улучшение цвета и залечивание трещин.

Рис. 8. Неограненные рубины, прошедшие технологические процедуры отжига «на цвет» и залечивания трещин.

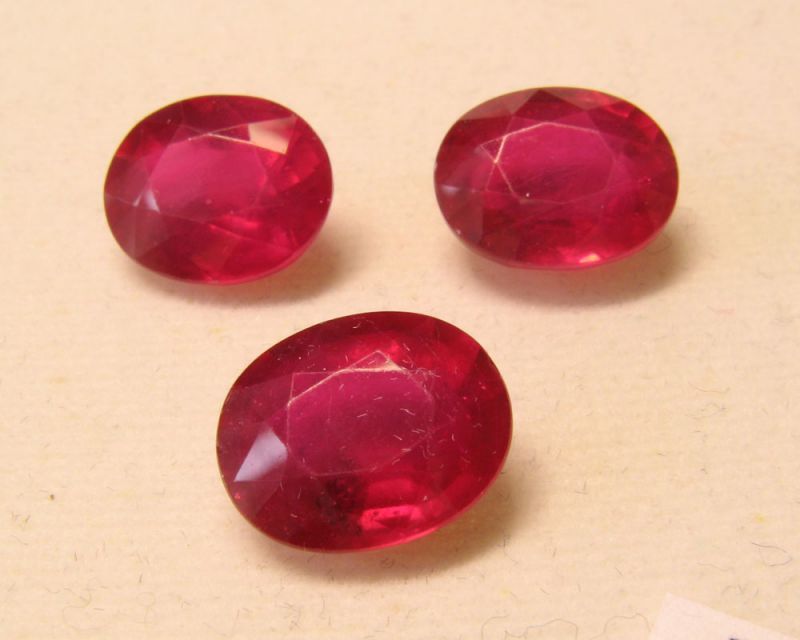

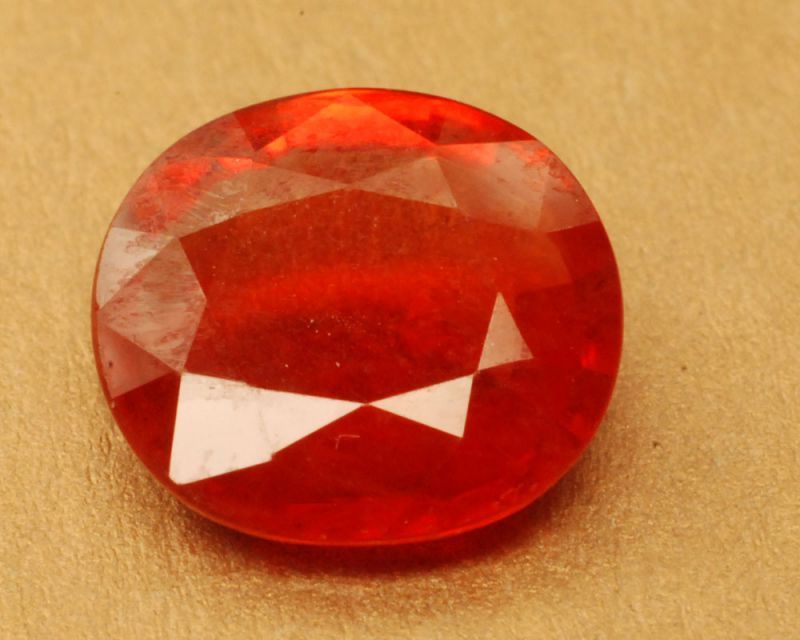

Рис. 9. Ограненные рубины, прошедшие процедуры отжига «на цвет» и залечивания трещин свинцовым стеклом. Изображенные на фотографии рубины тщательно выбраны из большой партии облагороженных рубинов и представляют собой камни самого высокого качества.

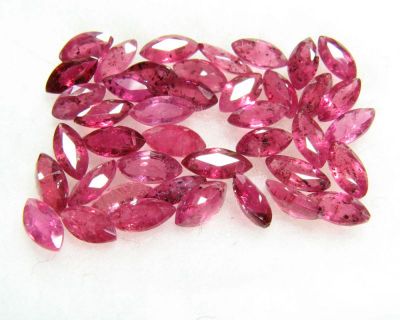

Рис. 10. Ограненные рубины с большим количеством «крупных» трещин и свинцового стекла. Некоторые рубины выглядят откровенно розовыми.

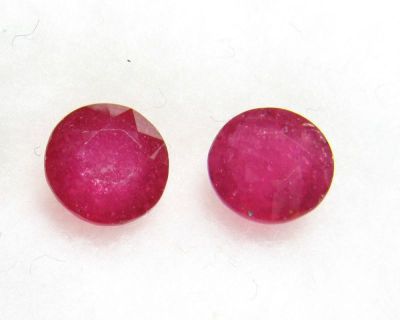

Рис. 11. Ограненные рубины со свинцовым стеклом и с высокой концентрацией мелких трещин и других структурных дефектов, сильно искажающих ход световых лучей в камне. Рубины выглядят «мутным», хотя незалеченных трещин в них нет. Однако, сказать наверняка, были ли рубины подвергнуты технологической процедуре залечивания трещин, анализируя лишь степень их «прозрачности», нельзя.

МИФ ВТОРОЙ. «Рубины со стеклом» содержат большое количество стекла с добавками свинца, то есть такого стекла, которое в России принято называть хрусталем. Из такого же расплавленного хрусталя делают вазы, рюмки и другие хрустальные изделия, высоко ценимые ранее в СССР. На самом деле, свинцовое стекло состоит на 97% из оксида свинца. Такое свинцовое стекло обладает уникальными технологическими свойствами. Показатель преломления такого стекла (в среднем 1.75) близок к показателю преломления корундов (1.77-1.78), что и позволяет световым лучам в ограненном рубине проходить трещину беспрепятственно, так что для невооруженного человеческого глаза трещина становится незаметной. Твердость по шкале Мооса свинцового стекла достигает 6-ти, стекло обладает высокой дисперсией и относительно сильным блеском (отражательной способностью полированной поверхности). В то же время при температуре выше 600 град С свинцовое стекло расплавляется и обладает хорошей текучестью и низкой вязкостью, что и определяет в свою очередь легкое проникновение такого жидкого стекла в трещины и поры корундов. Если состав стекла соответствует PbO, то цвет стекла желтый, если - Pb₂O₃, то результирующий цвет стекла – красно-оранжевый. Стекло с составом, отвечающим первой химической формуле, стало использоваться совсем недавно для залечивания трещин в набирающих популярность желтых сапфирах. Красно-оранжевое стекло используется преимущественно для облагораживания рубинов.

      МИФ ТРЕТИЙ. Имея неограниченное количество денег, любой покупатель может легко найти на рынке рубин или сапфир весом более пяти карат, свободный от дефектов, видимых невооруженным глазом. На самом деле даже камни от 3 до 5 карат, свободные от видимых невооруженным глазом дефектов, найти очень и очень трудно. Появление на рынке каждого такого камня сопровождается громкими заявлениями, аукционными и ценовыми рекордами, а также возникновением взрывного интереса старателей и геммологов к тому месторождению драгоценных камней, где удалось найти этот рекордно чистый и большой камень.

11. Быстро выяснилось, что добавки оксидов Si, Bi, Ti, Cu, Be, Na, Li, Ta, B, P, Ge и другие позволяют «управлять»  температурой плавления свинцового стекла на основе оксидов свинца (PbO и Pb₂O₃) в пределах от 600 до 1550 град С (добавка SiO_2). Теперь стало возможным проводить облагораживание корундов при температурах ниже 1400 град С, что позволяет исключить расплавление рутила и образование пустых блестящих канальцев, однозначно свидетельствующих о термическом облагораживании корундов.

Рис. 12. Рубин с огранкой октагон с шелковистым блеском, вызванным отражением света от пустых канальцев, образовавшихся после выплавления из них рутила.

2. Коммерческие цели облагораживания и рынок драгоценных камней. Попытки регулирования рынка.

1. Более 99.9% рубинов, присутствующих на рынке в виде неоправленных камней (loose stone) или камней, закрепленных в ювелирных изделиях (set stone), являются облагороженными. (См. рис. 3 и 4)
2. Облагороженный означает улучшенный. «Обработчики» (treaters) и огранщики драгоценных камней,  работающие в основном в развивающихся странах, улучшают цвет, повышают чистоту, прочность, прозрачность, понижают количество видимых невооруженным глазом дефектов и улучшают многие свойства драгоценных камней. Многие свойства, но не все.
3. Какие свойства после облагораживания становятся «хуже»? Все свойства камней, описываемые критериями «4С» в результате облагораживания становятся лучше. Только одно свойство камней, не входящее в общепринятые четыре критерия «4С», становится хуже. Это свойство – их редкость. Чем камень более редок, тем он дороже. Облагораживание камней понижает редкость драгоценных камней. На рынке появляется много «редких» по красоте и качеству камней. Цены начинают падать.
4. Облагороженные камни начинают интенсивно исследовать в геммологических, ювелирных и других научных и производственных лабораториях, сосредоточенных в высокоразвитых странах-потребителях драгоценных камней.
5. Когда результатов исследований накапливается достаточно для того, чтобы, по мнению исследователей, можно было определить с точностью 90%, были ли конкретные камни облагорожены, международные геммологические и ювелирные организации начинают «управлять рынком», промотируя те драгоценные камни, следов облагораживания в которых с помощью полевых геммологических приборов обнаружить не удается.  Одновременно те же организации рекомендуют определять степень облагораживания камней при их покупке, тем самым понижают цену облагороженных камней при их продаже.
6. В отличие от рынка бриллиантов рынок цветных драгоценных камней не монопольный, поэтому управлению этот рынок поддается плохо.
7. Истинной целью международных геммологических и ювелирных организаций, а также всех без исключения национальных геммологических организаций является банальное получение прибыли. Специалисты геммологи проводят дорогостоящие экспертизы, оценщики оценивают камни и ювелирные изделия, сами ювелиры и торговцы драгоценными камнями буквально «забрасывают» и без того «переинформированных» покупателей «сертификатами происхождения», «сертификатами качества», «свидетельствами известных ювелирных домов», «оценочными отчетами», с пеной у рта доказывая, что именно их камень, вставленный именно в их изделие, является необработанным, или только термообработанным, или совсем не сильно обработанным или .… На самом же деле всем деятелям от коммерческой геммологии нужно другое. Продать! Продать камень, изделие, сертификат, отчет, свидетельство, оценку, услугу. Какая Вам бумага нужна? Личного геммолога Президента? Нашего? Американского? Нет вопросов, сделаем! Любой каприз …
8. В результате достаточно слаженных, но декларативных действий международных геммологических организаций, и не столь ясно мотивированных действий торговцев драгоценными камнями и ювелиров цены на не редкие облагороженные драгоценные камни падают еще больше. Одновременно цены на камни, следов облагораживания в которых найти не удается, возрастают в сотни и тысячи раз.
9. Рынок драгоценных камней данного вида оказывается разделенным на две, три или более частей: необлагороженные камни (на самом деле камни, в которых не удается обнаружить никаких следов облагораживания), камни, облагороженные способом 1, камни, облагороженные способом 2 и т. д.
10. Производители камней в развивающихся странах начинают следующий этап поиска таких способов обработки камней, которые значительно улучшают камни, но не оставляют в камнях артефактов обработки, которые легко идентифицируются. [Вот, например, трудно детектируемую, но все же определяемую с помощью дорогих электронных и лазерных спектроскопических инструментов,  обработку рубина под слоем флюса в присутствии окислов Ве в последний 2012 год успешно заменили на обработку в окислах Li. А этот «маленький» атом с минимальным числом электронных оболочек вообще не регистрируется (пока) в рубинах, а приводит он к такому же улучшению цвета, как и Ве. [Подробности см. в статье]
11. Ситуация может повторяться циклическим образом (от пункта 2 до пункта 9) несколько раз до тех пор, пока не обеднятся все месторождения данного драгоценного камня, или все эти камни не скупят ювелиры и торговцы огромной страны под простым названием Китай. Тогда все, и даже облагороженные камни становятся раритетами, цена которые будет расти поступательно из года в год.
12. Наиболее ярким примером развития рынка облагороженных камней одного вида по схеме 1-11 является рынок рубина. Сейчас этот рынок регулируется, хотя и без особого успеха, международными торговыми и геммологическими организациями в наибольшей степени. Следует, однако, оговориться, что регулирование рынка происходит не на жесткой административно-государственной основе, а путем околонаучного промотирования одних типов камней данного вида по отношению к другим. Почему мы говорим «околонаучного», а не научного?

3. Как и зачем работают фирмы – оценщики драгоценных камней.

1. Промотирования одних типов рубинов по отношению к другим совсем не имеет никакой научной основы, потому что, во-первых, геммология облагораживания и его идентификации носит во многом эмпирический и описательный характер. Процессы, происходящие при термообработках в кристаллах, происходят на атомном уровне (как сейчас говорят в России на нано уровне). Эти процессы сложны и в наибольшей мере описываются более общей по отношению к геммологии научной отраслью, носящей название физика твердого тела. Эта отрасль знаний получила свое развитие в основном за счет финансирования ее твердотельной электроникой, рынок которой превосходит как ювелирный, так и драгоценный каменный рынок в десятки тысяч раз. В отличие от твердотельной электроники, результаты исследований процессов облагораживания камней часто не воспроизводятся, и выводы, сделанные, например, для бирманских рубинов, совершенно не подтверждаются для мадагаскарских рубинов, или для тех же бирманских рубинов, облагороженных в других высокотемпературных печах с использованием химических реактивов других фирм и т.д.
2. Во-вторых, геммология облагораживания драгоценных камней не имеет столь ясных научных целей, как, например, физика твердотельной электроники или, например, биология генно-модифицированных продуктов питания. Значение этих двух, наугад выбранных научных направлений, для повышения качества жизни человека трудно переоценить. Эти исследования направлены на создание новых «продуктов» для жизни человека, в том числе и для повышения качества этой жизни и ее длительности.  В то время как геммология облагораживания, не являясь с одной стороны фундаментальным направлением науки, служит «отраслевым» коммерческим интересам небольшой части потребителей камней в экономически развитых странах.
3. Наконец, в-третьих, необходимо помнить, что сами по себе огранка и кабошонирование драгоценных камней являются самыми интенсивными методами облагораживания. Эти технологические переделы не только полностью модифицируют очень важные для формирования внешне наблюдаемых свойств камня приповерхностные слои кристаллов и горных пород, но и полностью изменяют форму и внешний облик натуральных камней. Разумеется в лучшую сторону. Однако ни один даже самый квалифицированный геммолог не сможет Вам объяснить, почему обработка камней огранкой и кабошонированием это хорошо, а термическим отжигом – плохо. И огранка и все другие методы облагораживания направлены на то, чтобы сделать камни более красивыми и продаваемыми.
4. Поэтому с технологической точки зрения все без исключения методы облагораживания драгоценных камней влияют на драгоценный камень одинаково – они отдаляют его от природного, пусть не очень красивого, не яркого, но природного состояния. В этом смысле противопоставление одних («хороших» и поэтому допустимых) методов обработки драгоценных камней другим («нехорошим» и недопустимым), как это преподносится в документах международной ювелирной «конфедерации» CIBJO, представляется нам сильно надуманной и, безусловно, опциональной директивой, обслуживающей, впрочем, вполне ясные коммерческие цели самого узкого слоя производителей и потребителей и, главное (!) ИССЛЕДОВАТЕЛЕЙ, ОЦЕНЩИКОВ И ЭКСПЕРТОВ сверхдорогих ювелирных изделий. Если нет разницы в ценах, то не нужны и эксперты, которые эту разницу в ценах будут доказывать, подтверждать, промотировать.
5. Вот почему все научные семинары по облагороженным рубинам всегда совмещены с коммерческим анализом цен на не облагороженные и облагороженные различным способом рубины. Ниже приводим программу научного семинара, который будет проведен (настоящая статья написана в октябре 2012 года) во время выставки в Туссане, штат Аризона, США 4-го февраля 2013 года.

Workshop: Corundum Treatments and Pricing
Location: Tucson, AZ
Date: February 4, 2013

Corundum Treatments and Pricing Workshop

This class is an intense one-day workshop on corundum treatments and pricing. Heating and other methods used to enhance the appearance of corundum are having a profound effect on the market. The sale of treated corundum has dramatically increased the supply of products sold as ruby and sapphire. Accurately pricing corundum requires the professional gemologist to distinguish not only between treated and natural, but also between the various treatments encountered in today’s global market.

The workshop is designed to reconcile the pricing of rubies and sapphires by specific treatment type. Participants will examine a variety of natural and treated ruby and sapphire followed by a presentation concerning pricing considerations. The hands-on session is supported by a PowerPoint presentation featuring high quality images of certain characteristics that reveal if and how the stones have been enhanced.

A one day hands on workshop working with microscopes and more than 130 gemstones. The primary instructor is Dr. Cigdem Lule with Stuart Robertson on pricing these treatments.

$395 for The Guide Subscribers, $445 Non-Subscribers, February 4, 9:00 am – 4:00 pm, Tucsan Marriott University Park Hotel, Tucsan, AZ, USA.

Christopher Smith, President of the American Gemological Laboratories, is the scientific adviser of this program.

Шестичасовой семинар организован Американской [специальной оценочной (!)] фирмой Gemworld International, выпускающей очень авторитетный, но практически всегда бесполезный из-за закономерного опоздания ценовой информации по камням журнал Gem Guide. Журнал содержит исключительно данные по ценам на драгоценные камни в США и, вообще говоря, подписаться на него могут только компании занятые производством или торговлей драгоценными камнями.

Семинар называется Облагораживание (обработка) корундов и оценка [камней]. Желтым цветом мы промаркировали вопросы, напрямую связанные с коммерческой геммологией и с обучением, вообще то,  не очень благодарной аудитории участников и посетителей выставки Туссан методам оценки обработанных рубинов и сапфиров. Легко видеть, что основной интерес такого геммологического семинара составляет ценообразование в торговле рубинами. При этом (см. выделенное красным) ни уважаемые Dr. Cigdem Lule и Stuart Robertson – ведущие семинаров, ни общий координатор Christopher Smith, President of the American Gemological Laboratories, прошу прощенья, не являются ни узкими ни признанными специалистами в области облагораживания корундов. Конечно, один-два часа семинара будут посвящены демонстрации микроскопических изображений облагороженных различным образом корундов (см. часть программы, выделенную зеленым цветом). Может быть даже «семинаристам» дадут поглядеть в 10-ти кратные лупы на фиолетовые «клинья» и газовые пузыри в демонстрационных рубинах и сапфирах – если верить рекламе, их припасено 130 штук. Может быть, даже покажут с десяток другой фотографий нескольких из более чем 200 видов микроскопических включений, которые свидетельствуют об облагораживании.  Однако, не стоит спрашивать уважаемых ведущих семинаров как в реальности проходят процессы облагораживания и какие химические реактивы, газовые компоненты, физические процессы воздействовали конкретно на тот или иной демонстрационный камень. Во-первых, чтобы Вам не говорили, этого они не знают. Во-вторых, к их счастью, им этого и не надо знать, они не специалисты по технологии облагораживания, они не специалисты по идентификации тех или иных процессов термообработки, так как, опять извиняюсь, точных процессов не знает никто. Уважаемые ведущие семинара и их руководитель сотрудники геммолого-оценочной фирмы Gemworld International, являются широкими специалистами по ценам на драгоценные камни, и их основная задача повлиять на рынки рубина, сапфира и др. таким образом, чтобы, на рынке были востребованы оценщики и всякого рода специалисты по оценочной геммологии. Главное для них это увидеть какой либо дефект, приписываемый определенной технологии облагораживания. Каждому дефекту соответствует свой коэффициент изменения цены рубина.

Самый страшный вопрос для думающего эксперта – оценщика это вопрос «Почему Вы оцениваете камень в наибольшей степени по тем дефектам, которые невооруженный человеческий глаз вообще не видит?» Заметьте, не по красоте, размеру, качеству огранки, цвету (по «4С»), а именно по невидимым дефектам внутри. Оценивают по тем дефектам, причины появление которых специалисты могут объяснить. Если не могут объяснить – не оценивают. Умный и образованный эксперт обязательно запутается при ответе на эти вопросы. Недалекий же эксперт будет упорно объяснять, что сильно заметные для невооруженного глаза пустые канальца рутила, растворившиеся в результате осветляющего отжига гораздо лучше (!?), чем совсем незаметные мелкие газовые пузыри в так называемых рубинах с Pb-стеклом. На вопрос почему, сильный эксперт постарается «вырваться» и скажет: потому что такой рынок. Глупость, конечно, так как если рынок определяет все, то повлиять на него в условиях демонополизации практически невозможно. Маркса не читали. Рынок первичен, он очень редко следует даже за фирмами, производящими 90% продукции данного вида. Если бы это было не так, социализм бы победил, и не только в одной отдельно взятой стране. В США и Японии он процентов на 30 такой (если бы на все 100%, то не надо уже было никого учить, ни в Туссане, ни в байкерском баре).

В Европе рынок отвечает пожеланиям заокеанских экспертов процентов на 5-10. В Азии, которая производит те самые рубины, и продает их в основном в Америку и Японию, рынок вообще двоякий. Для себя и для своей ювелирной промышленности азиаты выбирают очень качественные и очень красивые камни.

Азиатские критерии качества совсем не похожи на оценку качества заокеанских экспертов. Эти критерии очень близки к критериям умных домохозяек. Только придумали их не технологи азиаты, и не домохозяйки, а те самые западные эксперты, только очень, очень давно. Эти критерии знает всякий любитель драгоценных камней. «4С» называются эти критерии. Если камень натуральный (не по правилам CIBJO, заметьте, а так по здравому смыслу – был найден в земле), то оценивать его надо по цвету, весу, чистоте, и качеству обработки – огранки, то есть по всем «4С». Если же камень ненатуральный, например рубин с 60-тью процентами стекла в огромных трещинах и кавернах, то его и оценивать не надо: он совершенно не красивый, бледно-розово-красный, с кучей безобразных дефектов и выглядит как стекло вне зависимости от того, считать его натуральным камнем, или по критериям CIBJO «природно-синтетической имитацией». Я извиняюсь в третий раз, ну если мы имеем дело с четвертой буквой русского алфавита («Г», если, кто забыл), то, как это не назови, как не оценивай, какие научные названия не давай, то все равно это останется четвертой буквой. И, напротив, все упомянутые выше 4 критерия, заметьте, оценивают не возможные новые названия и классификации CIBJO или известные на сегодняшний день незаметные для глаза дефекты, а красоту природного драгоценного камня, то есть, главное качество, украшений.

Что же тогда оценивают специалисты по ценам облагороженных рубинов. Ответим коротко. Оценивают свое будущее, свой доход, свою востребованость как экспертов и оценщиков. Не судите строго, жить то им надо.

6. Именно таким образом, в интересах очень узкого круга специалистов от геммологии и получила свое неоправданно бурное и широкое развитие целая наука об облагороженных рубинах. Наука то состоялась еще до выхода на первый план вопроса о цене облагороженных рубинов примерно в 2006 году в США. А вот как отреагируют на рекомендации оценщиков мировые драгоценные рынки это еще большой вопрос. Конечно американский рынок, будучи самым образованным является и в смысле цен самым промотированным, то есть, цены на даже облагороженные камни превосходят отпускные цены производителей в несколько раз. Что же тогда говорить о запредельно высоких американских ценах на, например, необлагороженные рубины!
7. Кто же все-таки окажется правым? Практикующие коммерческие геммологи из мелкой, малоизвестной фирмы, торгующей всеми возможными драгоценными камнями мира или маститые деятели ювелирной мировой конфедерации CIBJO (см. лица маститых деятелей на http://www.cibjo.org/)? Как ни странно нас рассудит рынок, и, судя по целенаправленным и одержимым действиям китайских инвэйдеров (захватчиков англ.) произойдет это в ближайшие два года (смотри краткое описание ситуации в предисловии к настоящей статье).

4. Как обрабатывают рубины в промышленных масштабах

1. Господа оценщики, насмотревшись на цветные картинки геммологов – исследователей, Вы оценивать то оценивайте, только вот с формулировками типа «необлагороженный» и «необработанный», поосторожней, пожалуйста. Не пишите вы этих категоричных слов, лучше пишите так «…следов… не обнаружено». А то ведь может через год, а может и завтра придет какой-нибудь молодой геммолог и скажет Вам следующее. Вы вот пишите всякое там в Ваших сертификатах, а здесь вот, знаете ли, около рундиста в оцененном Вами рубине микроскопическая «блямбочка» одна маленькая видна, так вот мы ее расшифровали – это, знаете ли, соединение бора с висмутом. Вы не знаете случайно, откуда висмут и бор в необработанном то рубине? А тут еще как назло за спиной молодого геммолога замаячил наконец-то разбогатевший на treatment’ах таец, который говорит вообще уже страшные для оценщика вещи. Я, говорит, эту партию рубина сырца из Кении отлично помню, темные как ночь были. О боже, думает оценщик, мы всегда считали это «Мозамбиком»!? Мы для осветления «кенийских» мы всегда медяшку (оксид меди) досыпали, продолжает таец. А тут «Сонгкран» был (тайский Новый год в апреле) такой сабай-сабай (релакс и приятное времяпровождение, тай.) после «Хонг Тонг’а» (марка тайского виски) напал… Так я перед тем как заснуть на два часа (!?) до отключения печки, сыпанул туда титана (оксида титана, применяется для диффузионного осветления сапфиров) от соседний печки, там  в то время «пайлин камланг том»  - буквально – варились сапфиры (тай.). Это конец карьеры, рассуждает про себя оценщик. Так что откуда там висмут не знаю – завершает монолог таец – наверное, сменщица моя, Баа (популярный женский ник-нэйм, означающия «сумашедшая») нашкодила, она тогда на работу с ребенком приходила, родила только что… Она и газы в печи меняла, как хотела, чтобы только печь поменьше гудела, и насыпать могла чего угодно, или ничего не насыпала, чтобы пахло поменьше.… Откуда висмут не знаю, буры и соды сыпали щедро, а висмут … не знаю. Однако, рубины после огранки вышли суэй маак маак (очень красивые, тай.), биг босс (владелец печей) приходил после огранки хвалил и все допытывался, чего я такого сделал с «кенийскими», говорил, никому ничего не скажу, напишу рубины из Мозамбика, пхучай сыы дам мадзяк Африка (черный африканец) перепутал, а я думаю – нет, я рубины то хорошо помню совсем они нам кон мынган сыы дам (непрозрачные и почти черные) были. Нет, африканец ничего не напутал. Наконец раздается выстрел – это застрелился специально припасенной для этого случая рубиновой пулей эксперт оценщик. Он застрелился не от позора или обиды, просто за одну минуту он узнал столько противоречащей его предыдущим знаниям информации, что сошел с ума от обиды, что раньше он этого всего не знал. Что же рокового для своей экспертной деятельности узнал оценщик?
2.   В производственных мастерских обработчиков (тритеров) американский оценщик или другой фаранг (иностранец с европейской внешностью) не может провести ни полгода, ни даже недели. 15-30 Экскурсионных минут и все. К технологиям не допускаются ни иностранцы, ни тем более свои тайцы.
3. В Тайланде круглосуточно работают около тысячи высокотемпературных печей с рабочей температурой от 200 до 2200 градусов по Цельсию, способных выдерживать давление инертных газов в рабочей камере до 10 атмосфер и выше.
4. В среднем каждые три печи принадлежит одному хозяину, который, как и подобает хорошему технологу, хранит точные параметры ежедневных технологических отжигов для каждой из трех его печей в строгом секрете от других таких же технологов обработчиков.
5. Никаких «отраслевых технических условий» на обработку, никаких других стандартизирующих обработку рубинов документов не существует. Каждый тритер, использует, как правило, только материалы из своей «технологической тетрадки». Традиционный тайский язык в рукописном и сокращенном исполнении является лучшей шифровальной системой в мире, особенно, если учесть, что даже цифры в этом языке пишутся словами, а в тайском языке более 120 различных букв.
6. Владельцы бизнеса тритеры не следят сами за работой печей, они нанимают операторов среди беднейшей части населения страны кон Исаан (рабочий из Исаана). Оператор с трехклассным образованием получает за 12-ти часовой рабочий день 15 долларов и ценится больше, чем оператор со средним 11-летним образованием, которому стараются платить не более 8 долларов за ту же работу, так как считают, что образованный работник будет отвлекаться и станет работать хуже.
7.  Тритеры, как правило, не закупают рубин сырец в других странах, на портово-береговых тайских или пограничных с Бирмой и Камбоджей рынках. Рубин сырец к ним приносят заказчики или перекупщики. Если же тритеру удалось на одной из трех печей получить максимально высокий результат, то бизнес тритера приобретает другой характер. Он начинает сам покупать сырье именно у того же самого дилера посредника и следит за тем, чтобы сам дилер посредник закупал сырье у тех же фирм, африканцев или с тех же быстроходных морских катеров, он тщательно сравнивает сырье с эталонными образцами, которые он оставляет около печи перед каждой загрузкой. Если же первая партия камней, полученная от заказчика, получилась очень хорошей, то в следующий раз заказчику придется заплатить более высокую цену за отжиг таких же камней. Обычно интенсивная работа тритера по отжигу с высоким результатом продолжается не дольше месяца. Далее меняется или поставщик или рудник или эти конкретные рубины кончаются по другим, независящим от тритера причинам.
8. Часто к тритерам попадают не отсортированные по рудникам и месторождениям рубины. В этом случае часть рубинов после отжига с выбранными тритером параметрами становятся чистыми и ярко-красными, а часть может приобрести цвета падпарадши, зеленовато-желтоватых или сиреневых, фиолетовых оттенков. То есть, в результате отжига произошла перегруппировка одних и активация других примесных центров окраски. Такие рубины тщательно и безжалостно выбраковываются. Очень часто эти выбракованные тритером рубины ограняются или доограняются и становятся более красивыми и ценными драгоценными камнями в прямом смысле слова. В прямом смысле потому, что подобные очень редкие сапфиры и рубины обладают таким редким цветом или такими редкими сочетаниями двух и больше цветовых оттенков в одном камне, что продаются они в той же Америке по заоблачным ценам. И, внимание, никто даже не вспоминает, ах, просим прощенья, никто не знает, что в сырье этот красивейший камень был рубином, для которого оценщиками изобретены и внедряются специальные методы оценки. Итак, до того как рубин стал двухцветным фиолетово-красным, на него методы оценки распространяются, а после того как из него же получился не совсем рубин, на него все правила оценки не действуют. Спрашиваем у знатного оценщика европейской внешности в его офисе в одном здании с AIGS. Получаем ответ. Ах, это уже не рубин? Но часть камня красная, на эту часть камня Ваши оценки распространяются? Ах, рубин это только то, что с хромом? Так там в обеих частях хром! Что это было до отжига? Это был обычный «сырой» рубин! Тогда все правила для рубинов справедливы, - нервничает оценщик. Достаем и показываем наполовину рубин наполовину сапфир с танзанийского месторождения Винза. Говорим: это необработанный как будем оценивать как сапфир или как рубин? Или как фиолетовый сапфир? Между красным и синим цветом есть и такая полоска. Ну что оценщик, запутался? В собственных то определениях и оценках и правилах маститых «товароведов» из CIBJO. Товароведы ведь камнями то не занимаются уже лет двадцать, сидят себе в мягких креслах, почитывают бумажки, пишут новые. Все надуманно, узко и не практично, однако.
9. Отжиг, направленный на получение ярко-красного или другого цвета всегда можно провести только один раз. Температура этого отжига «на цвет» обычно находится в диапазоне от 1400 до 1800 град С.
10. Отжиг «на цвет» всегда приводит к выплавлению или растворению часто присутствующих в природных корундах игольчатых включений рутила, в изобилии присутствующих в корундах, добытых на многих месторождениях. Температура плавления рутила TiO₂ для объемных кристаллов достаточно высока и равна 1840 град С. Однако для игольчатых включений толщиной менее 0.1 мм температура плавления падает до значения 1400 град С. Пустые канальцы, оставшиеся от игольчатых включений рутила, направлены вдоль высокосимметричных кристаллографических направлений, обладают повышенной светоотражательной способностью и определяют красивые и востребованные потребителями оптические эффекты звездчатости, кошачьего глаза и так-называемой шелковистой переливчатости рубина и сапфира. Таким образом, рубины с шелковистостью, кошачьим глазом и звездчатые рубины не могут быть не обработанными. Они облагорожены всегда. По классификации CIBJO такие красивейшие природные драгоценные камни, которые из-за включений рутила и остаточных канальцев вообще не могут быть получены искусственно, являются «природно-синтетическими имитациями и не являются драгоценными камнями». Позвольте, как же так, это природные рубины, они красивы и мы ж не в суде…
11. При первичной выбраковке слишком дефектного корундового сырья в основном на месторождениях Мадагаскара, Танзании, Бирмы и Тайланда сортировщики выбирают куски корунда с признаками простой гексагональной формы роста, то есть с рисунком, напоминающим полный или усеченный шестиугольник. Такие камни проявляют эффект звездчатости после термической обработки при температуре выше 1400 град С.
12. Залечивание трещин и пор в рубинах свинцовым стеклом проводится методом погружения корзиночки с рубинами в расплав свинцового стекла с различными добавками. Добавки оксидов висмута, меди, железа, буры и кремния применяются для регулирования температуры плавления стеклянной массы от 900 до 1550 град С. Для залечивания трещин в драгоценных камнях весом до 1 карата камни погружают в стекло на 15 минут. При облагораживании камней весом более 12 карат погружение в расплавленное стекло длится 10 часов и более.

5. Какие рубины продаются в ювелирных магазинах.

Развенчание других общепринятых мифов и суждений

1. Давайте пойдем в фирменный российский ювелирный магазин и попробуем найти там изделие с необработанным рубином. Искать будем долго, так как есть высокая вероятность того, что мы вообще ничего не найдем. В 95 магазинах из 100 нам сразу скажут, что никакого стекла в их рубинах нет, это вообще камень природный. И не грел его никто, тем более выше 1400 град С, ведь золото бы при этом расплавилось – Вы что не понимаете? Мы понимаем и … идем в другой ювелирный магазин. Наконец находим вроде бы приличную фирму. Говорят «стекла в рубинах нет», они «не гретые». Беглый взгляд на цвет и цены. Цвет тот самый «голубиной крови» – ярко красный. Так что осветляющая обработка все же была. Смотрим на цены – точно была. Если бы вообще не было обработки, то такие ярко-красные рубины с весом за 5 карат, как в серьгах, выставленных за миллион рублей, стоили бы без обсыпки и скромного золота полмиллиона, но долларов. Смотрим дальше – фиолетовых зон с резкой границей действительно нет. В двух камнях в лупу х 15 хорошо наблюдаются микроскопические пузыри разных размеров (если размеры пузыри мелкие и одинаковые, то это может быть и синтетика!). Пузыри спрятаны под короной и со стороны столика их действительно не видно. Зато их отчетливо видно в сильную лупу со стороны павильона ближе к рундисту. Во многих камнях видны мелкие менее 1 мм оранжевые замкнутые зоны с резко очерченной границей. Может быть не свинцовое, но боросиликатное или висмутовое стекло точно есть. Спрашиваем. Замешательство. Когда понимают, что мы удостоверения не покажем, все убирают с прилавка и куда-то звонят. Больше мы достаточно грамотных продавцов не травмируем. Камни у них действительно хорошие. Но при этом все камни отожжены «на улучшение цвета» под слоем боросиликатного флюса, некоторые с добавлением окислов Bi. Расплавленное, невязкое боросиликатное стекло частично заполнило имеющиеся в рубинах дефекты.
2. Излишне говорить, что готовых ювелирных изделий с так называемыми необработанными рубинами, то есть, с рубинами, следов облагораживания в которых найти не удается никому, в России нет. При этом ювелирные магазины, торгующие в России изделиями под марками очень известных международных ювелирных фирм, исключениями не являются. Будьте уверены, готовых изделий с не облагороженными рубинами там тоже нет.
3. Если явных артефактов облагораживания нет в одном камне изделия, то Вы обязательно найдете его в соседнем. Вот почему нельзя проводить выборочное «исследование на стекло» рубиновой обсыпки: в каждом десятом мелком камне Вы обязательно найдете хотя бы мелкий, хотя бы не фиолетовый а оранжевый фрагмент с резкими границами. Эта «находка» знающему специалиста сразу расскажет о том, что трещины «залечивались» хотя бы частично боросиликатным стеклом в процессе технологического отжига камня под слоем флюса на основе буры. На каждой из проводящихся в Бангкоке крупнейших выставках ювелирных изделий и драгоценных камней один из авторов этих строк с упорством обреченного каждый раз пытается найти изделие из действительно необлагороженных рубинов. Увы, тщетно (Смотри отчет о последней 50-й выставке в Бангкоке здесь). Как правило, через площадку камня действительно ничего не видно – это результат продуманной многократной селекции готовых ограненных рубинов. Но стоит только наклонить камень, и с помощью сильной подсветки портативного фонарика «добраться» до потаенных, закрытых мелкими гранями участков камня под короной вблизи рундиста, камень тут же «сдается». Мелкий воздушный пузырек, капли остаточного флюса, боросиликатного стекла, сиреневые, оранжевые резко очерченные зоны, остатки фиолетовых «кристалл-фантомов» месторождений Winza (Танзания) и Mong Hsu (Мьянма), черные точки углеродно-гидроксильных соединений (Tunduru-Songea, Танзания), участки с затемненной красной флюоресценцией и многое, многое другое.
4. Уровень развития геммологии облагораживания, не позволяет на сегодняшний день точно доказать отсутствие какого то ни было отжига в термической предистории камня. Отсутствие известных на день исследования артефактов облагораживания является лишь необходимым, но далеко не достаточным условием признания драгоценного камня не облагороженным. И, наоборот, обнаружение в камне хотя бы одного артефакта облагораживания является вполне достаточным условием отнесения данного камня к  облагороженным. Ценовому регулированию подлежат лишь камни с явными признаками. Вот почему все действительно научные и высокопрофессиональные диагностические лаборатории мира в сертификатах, выдаваемых на не облагороженный по результатам их исследований камень, прописывают лишь фразу «следов облагораживания (или термической обработки, или, реже, залечивания трещин) не обнаружено». Тем самым, настоящие специалисты всегда подчеркивают, что данный результат сертифицирующих исследований носит характер экспертного заключения (см., например, заключение экспертов аукциона «Кристи» на рубин стоимостью 2.200.000 долларов США).

      МИФ ЧЕТВЕРТЫЙ: «Любой геммолог или просто технически грамотный человек пользуясь рекомендациями международных геммологических организаций, регулирующих цены (!), может отличить любой облагороженный рубин от не облагороженного.» На практике это совсем не соответствует действительности. Под не облагороженными рубинами следует понимать лишь рубины, следов облагораживания в которых с помощью обычных геммологических приборов обнаружить не удается. Практика показывает, что до 95% рубинов, классифицированных как «не облагороженные» или «без стекла», на самом деле являются продуктом тщательной селекции большого количества различным образом обработанных рубинов. Так, например, глубокая селекция одного килограмма сильно облагороженных  бирманских рубинов в состоянии преформы позволяет выбрать примерно 50-100 карат высококачественных рубинов весом от 2 до 5 карат и выше. В Тайланде и Индии, странах, производящих до 95% всех ограненных рубинов мира, подобная селекция проводится на основе анализа всех результатов микроскопических исследований дефектов, образующихся в процессе облагораживания драгоценных рубинов.

         МИФ ПЯТЫЙ. «Опытный эксперт-геммолог всегда может определить тип технологической обработки драгоценного камня с помощью лупы, микроскопа и других приборов.» Развенчаем этот миф коротко. Из-за большой множественности параметров процессов облагораживания и свойств камней из различных месторождений, жил, рудников, технологического оборудования, на котором и проводится это самое облагораживание, определить параметры процессов облагораживания нельзя даже при использовании любых электронно-микроскопических, сканирующих, рентгеноспектроскопических, лазерных, химических и других современных приборов.


5.   От себя добавим, что за активную трехлетнюю практику в нашей лаборатории «всплывали» и швейцарский (!?) сертификат на «природный рубин без стекла». Рубин, был, несомненно, без стекла, но он был искусственным и закаленным в воду, так как в нем было легко наблюдать нехарактерную для медленных природных процессов роста множественную гексагональную ячеистую (медово-сотовую) закалочную структуру трещин и «большеугловых» границ. Знакомились мы и с отечественным сертификатом, выданным на «колумбийский изумруд четвертой (!) цветовой категории» - изумруд опять же оказался закаленным синтетическим корундом изумрудно зеленого цвета. Попадались нам и множество тайских сертификатов, выданные вообще на синтетику или вообще не на те камни, для которых эти сертификаты были предназначены. Все возможные пределы невежества «бьют» Шри-Ланкийские и особенно Китайские сертификаты, выданные на основе результатов «исследований» без использования рефрактометра, фильтров, полярископа, дихроскопа и прочей «геммологической лабуды». Интересно, что большинство сертификатов «Поднебесной» даже не переведены на английский язык. Зачем? Скоро все должны заговорить на китайском. Узнаваемое «социалистическое наследие» - главное ведь бумага и руководящая роль государства, а истина она не в науке, она в решениях этого самого государства.  Надо, однако, отдать должное торговым и сертифицирующим организациям в нашей стране. В России случаев откровенного жесткого мошенничества с выдачей сертификата природного происхождения на фианиты или на синтетическую шпинель мы не встречали, а ведь это основные «драгоценные камни», которые наши туристы «тащат» из-за рубежа. В основном «подложные» сертификаты и ювелирные ярлыки российских ювелирных и «экспертных» фирм есть результат заблуждений, порожденных скорее недостатком знаний, чем полным невежеством или преднамеренным желанием обмануть.

6. Идентификация облагороженных рубинов

6.1. Идентификация рубинов, подвергнутых высокотемпературному

Отжигу (1400-2000 град С) с целью улучшения цвета

Идентификация рубинов с трещинами, залеченными свинцовым стеклом, в настоящее время особых трудностей не вызывает. Гораздо труднее бывает установить факт высокотемпературного отжига (1400-2000 град С), проведенного с целью улучшения цвета. Конечно, если высокотемпературный отжиг «на цвет» проводился с помощью современных технологий, включающих в себя использование флюса, то задача существенно упрощается. Во-первых отжиг на цвет с использованием боро- (иногда силикатного) + содо- содержащего флюса всегда предполагает частичное залечивание имеющихся в кристалле трещин и каверн все тем же флюсом, следы которого идентифицируются с помощью обычной геммологической лупы «х10» гораздо проще, чем наличие свинцового стекла в полностью залеченных трещинах. Во-вторых, использование флюса почти всегда предполагает частичное расплавление и последующую эпитаксиальную рекристаллизацию материала матрицы Al2O3.

Если исходить из того факта, что 99.9999% всех присутствующих на рынке рубинов являются облагороженными, то содержание настоящего раздела оказывается наименее важным. Вместе с тем, то, что все рубины в той или иной степени облагорожены, остается для широких слоев российских любителей и не только любителей «секретом Полишнеля». Сколько раз мы получали пафосные заказы горе-ценителей натуральных камней на продажу 10 – 20 каратных необработанных рубинов. При этом, как обычно, деньги не имели значения. Однако после оглашения возможных цен и порядка предоплаты (десятки миллионов долларов) «заказчики» начинали бешено торговаться за каждый доллар при покупке сильно облагороженных рубинов. Скажем больше. Многие вполне квалифицированные в других геммологических вопросах экспертные организации, слабо или вообще не знакомы с технологическими процедурами обработки рубинов. Такие эксперты вслед за их заокеанскими коллегами, продолжают проводить четкую границу между рубинами со свинцовым стеклом и рубинами, залечивание трещин в которых осуществлялось в процессе осветляющего отжига или с применением стеклообразных веществ другого химического состава. Другие, не менее квалифицированные отечественные геммологи наивно полагают, что необработанный рубин это рубин, в котором не наблюдаются те или иные виды дефектов, список которых у каждого геммолога достаточно короток и надежно укрыт в верхнем ящике рабочего стола. Для объективных же и квалифицированных любителей камней мы напоминаем следующее.

Найти микроскопические доказательства, что рубин был облагорожен очень легко. И, напротив, доказать, что рубин не облагорожен, практически не возможно. Если Ваш контр-эксперт, оспаривающий утверждение о натуральности цвета рубина, имеет доступ к текущим и самым новым технологиям обработки рубина, он легко найдет такие артефакты «облагораживания», о существовании которых Вы даже не подозревали. Не помогут ни государственные печати, ни сертификаты именитых и зарубежных экспертных организаций. Вместо уверенности в «непорочности и натуральности» Вашего рубина после убийственных аргументов настоящего специалиста у Вас останется только пафос гербовых печатей и гордость за цветные бумажки сертификатов.

Раскроем «страшную», но известную уже многим практикующим геммологам тайну. Один из авторов настоящего сообщения не раз был свидетелем масштабной и тщательной селективной работы по выбору трех-пяти-каратных НЕОБРАБОТАННЫХ рубинов из огромного количества (до 50 кг) ограненных рубинов, прошедших всевозможные осветляющие обработки под слоем флюса и без него. Часть камней прошли процедуру залечивания трещин свинцовым, висмутовым, боросиликатным и другими стеклами. Двухнедельная изнуряющая глаза нескольких квалифицированных работниц работа проводилась в одном из больших офисов Бангкокского торгового центра Gem Tower и была предназначена для осуществления поставки 2000 карат «необработанных рубинов по средней цене $12.000 за карат. Сумма сделки составляла примерно $24 млн., камни предназначались одной из трех самых крупных американских ювелирных фирм. Поставка осуществлялась третьей по счету фирмой из не очень длинной искусственно созданной цепочки посредников. Средняя стоимость одного карата неселектированных рубинов подходящего размера составляла примерно $15 за карат. Так что большинство тайских и индийских производителей ограненных рубинов охотно согласились на продажу права первого выбора из лотов по цене примерно равной $1200 за карат. Выпускницы AIGS осуществляли селекцию в несколько этапов в следующей последовательности: Выбор цвета – Выбор качества огранки – Отсеивание камней с артефактами залечивания трещин – Отсеивание камней с артефактами осветляющего отжига – Отсеивание камней экспертной лабораторией AIGS с выдачей сертификата. Использовались 18-кратные лупы диаметром 12 мм бельгийской оптико-механической фирмы «Rubin & Son». На остаточную партию «необработанных рубинов» были получены также сертификаты в Японии и Европе. Пощадим, однако, конкретные имена организаций, ведь в сертификатах было предусмотрительно написано: «Следов облагораживания не обнаружено». Чистая прибыль от эксплуатации ложного геммологического пафоса, экспертного чванства и научной профанации западного драгоценного рынка составила 18 миллионов долларов США. Браво! А ведь тайцы не являются столь уж агрессивными продавцами «необработанных» драгоценных камней. Что же будет, когда все сырье и технологии окажутся в руках апологетов «милитаризованного» бизнеса – китайцев, остается только догадываться. Итак, с большой долей вероятности можно утверждать, что появление на рынке даже небольших количеств «необработанных рубинов» есть результат хорошо продуманной и научно организованной селекции обработанных, а не выборки камней перед операциями облагораживания и т. д.

Однако к делу. Установить, является ли рубин обработанным, или нет, очень легко.

1. Достаточно спросить об этом продавца…. Все продавцы рубинов и ювелирных изделий с рубинами, конечно, должны знать о своих товарах все. Однако, в 95% случаев, вы услышите ответ, что рубины не обработаны. Необходимо помнить, что только один из миллиона рубинов может оказаться необработанным. Поэтому, услышав, что рубин необработан, Вам надо приступить к следующему этапу исследований.

2. Анализ цвета и цены рубина. Необходимо помнить следующее, что необработанный рубин розово-красного цвета или темно-бордово-красного цвета не может стоить меньше 3 тысяч долларов за карат при весе до двух карат. Если же необработанный рубин имеет ярко красный цвет, его цена даже при небольшом весе в 2 карата может вполне достигать 8 тысяч долларов за карат. Для необработанных ярко-красных рубинов в 3 – 6 каратов цены начинаются от $15.000 за карат. При этом необработанные рубины «цвета голубиной крови» весом от 4 карат по своей редкости и стоимости являются обычно аукционным товаром. Чудес на свете не бывает, поэтому, если цена так называемого «необработанного рубина» много меньше указанных выше величин, то, скорее всего, как и следовало ожидать, рубин прошел процедуру обработки «на цвет».

3. Наличие пустых, серебристых канальцев рутила. Если в драгоценном рубине имеются тончайшие серебристые нити от пустых канальцев рутила, то в камне наблюдаются характерный «шелковистый» переливчатый блеск. (См. Рис. 12.) Кроме того, в лупу пустые канальца рутила выглядят всегда серебристыми или светлыми. И, наоборот, не выплавленные нитевидные кристаллы рутила всегда выглядят более темными, чем окружающая кристаллическая среда, только в некоторых местах, когда слегка изогнутые нити рутила входят в отражающее положение, в лупу видны яркие серебристые короткие иголочки, формой похожие на колючки терновника. Итак, если Вы обнаружили пустые канальца, оставшиеся после растворения (выплавления) нитевидных кристаллов рутила, то камень прошел обработку на цвет при температуре выше 1400 град С.

Рис. 13. Не выплавленные игольчатые включения рутила в рубине, прошедшем процедуру залечивания трещин свинцовым стеклом, но не прошедшем высокотемпературный отжиг «на цвет». Длинные нити рутила удается видеть исключительно в том случае, если игольчатое включение расположено перпендикулярно плоскости наблюдения. В других случаях видны лишь короткие «шипообразные» изображения тех участков нитей, которые отражают свет в направлении наблюдения.

Рис. 14. В отличие от непрерывных одиночных нитей рутила, наблюдаемых в рубине, не прошедшем высокотемпературную обработку, пунктирные прерывистые линии, образованные частично растворенными игольчатыми кристаллами рутила, однозначно свидетельствуют о высокотемпературной (выше 1400 град С) термической обработке рубина. Фото из E.J.Gubelin, J.I.Koivula Photoatlas of inclusions in Gemstones Volume 3, p. 146.

Вместе с тем, мы не рекомендуем в своих выводах сильно опираться на факт наличия или отсутствия в рубинах единичных пустых канальцев из-под выплавленного рутила. Необходимо помнить, что процессу выплавления рутила при отжиге может быть противопоставлено залечивание тех же канальцев в результате перекристаллизации материала матрицы Al₂O₃ или заполнения канальцев поверхностно-активными добавками в процессе отжига на цвет. Кроме того, яркий цвет кристаллической матрицы, а также интерференционные эффекты на границе матрица/материал внутри канальца часто искажают и цвет кристаллов рутила и всю картину «шелковистого блеска», так что понять, где рутил, а где пустые канальца, и пустые ли они вообще, бывает очень и очень трудно.

В то же время, если пустые, серебристые нити рутила наблюдаются в кристалле рубина в виде сильно отражающих свет плоскостей или даже трехмерных решеток, то есть кристалл рубина проявляет в отдельных направлениях так называемый шелковистый блеск, то этот факт однозначно свидетельствует о том, что драгоценный камень прошел обработку при температурах выше 1400 град С.

4. Вторичные микроскопические выделения рутила и других минеральных химических соединений. В зависимости от геологического типа месторождения, а также от типа окружающих горных пород и сопутствующих минералов, в природных кристаллах рубинов образуются многочисленные микроскопические выделения соединений, отличных по своему химическому составу от состава матрицы Al₂O₃. Часть из этих микродефектов образуется в процессе распада соответствующего твердого раствора при сверхмедленном охлаждении кристаллов рубина, другая часть тугоплавких микровключений захватывается кристаллами рубина непосредственно в процессе его медленного роста. В кристаллах рубина обнаруживаются микровключения рутила, лимонита, кальцита, апатита, графита, монацита, флогопита, циркона, паргасита, пирита, слюды, скаполита, сфалерита, сфена (титанита), шпинели, клиноцоизита, флюорита, ильменита, анортита, эпидота, плагиоклаза, граната спессартина и многих других. При этом каждому месторождению соответствует строго свой набор примесных включений, что легло в основу бурно развивающемуся направлению геммологии под названием Forensic Gemmology – Географическая геммология. Большая часть этих минеральных химических соединений при температурах выше 1400 град С оказываются нестабильными и хотя бы частично растворяются в решетке матрицы Al₂O₃ при воздействии высоких температур в процессе отжига «на цвет».

Далее происходит следующее. Рубины выдерживаются при высоких температурах от часа до десятков часов, что оказывается достаточным временем для того, чтобы практически все микроскопические выделения хотя бы частично растворились в решетке матрицы оксида алюминия. И, наоборот, при охлаждении после отжига микродефекты не успевают образоваться вновь, так как находятся при температуре, необходимой для их образования всего несколько минут. При дальнейшем охлаждении твердый раствор становится сильно пересыщенным, и микроскопические зародыши новых соединений образуются в большом количестве во всем объеме матрицы. В рубинах образуется высокая концентрация мелкодисперсных выделений размером до одного – двух мкм (микрон). Упомянутые мелкие выделения группируются вблизи напряженных участков матрицы, связанных с плоскими структурными дефектами: «малоугловыми границами», дислокационными стенками, «отпечатками пальцев», микроскопическими трещинами, зонами окрашивания в преобладающий цвет и другими.

Заметим, что микроскопические микродефекты, образующиеся в результате гомогенного зародышеобразования в быстро охлаждаемом рубине, настолько малы, что иногда для их наблюдения лупы с увеличением «х 10» и даже «х 15» оказывается не достаточно. Поэтому рекомендуем использовать лупу «х 18» или «х 20». На рисунках.

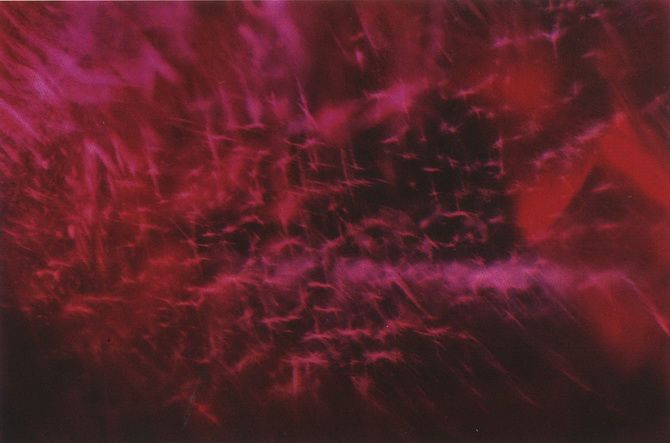

Рис. 15. Микроскопические звездчатые зародыши рутила в термообработанных при высокой температуре рубинах из Монг Хсу. Фото из E.J.Gubelin, J.I.Koivula Photoatlas of inclusions in Gemstones Volume 3, p. 145.

Рис. 16. Типичные микроскопические зародыши выделений второй фазы в термообработанном рубине, получившие название «хлопкообразных» выделений. Хлопкообразные выделения являются одним из самых типичных артефактов высокотемпературной обработки рубинов. Химическая природа хлопкообразных выделений до конца не ясна. Фото из E.J.Gubelin, J.I.Koivula Photoatlas of inclusions in Gemstones Volume 3, p. 146.

Рис. 17.  Типичные микроскопические выделения второй фазы в термообработанном рубине, получившие называние «пылевидных» выделений. Пылевидные выделения второй фазы являются одним из самых типичных артефактов высокотемпературной обработки рубинов. Пылевидные зародыши второй фазы группируются вдоль плоских зон окрашивания. Считается, что пылевидные зародыши второй фазы образованы частицами рутила. Фото из E.J.Gubelin, J.I.Koivula Photoatlas of inclusions in Gemstones Volume 3, p. 146.

5. Наконец, самым типичным артефактом высокотемпературной обработки  рубина на цвет являются «колонии» микроскопических пузырей, образующиеся на дислокационных стенках (видны как «отпечатки пальцев»), в мелких трещинах и других плоских дефектах, которые приводят к образованию зон с положительными и отрицательными механическими напряжениями. Откуда берутся микроскопические пузыри? При высокотемпературных отжигах рубина все неровности, микроскопические выступы и острые края шероховатостей внутри трещин и каверн расплавляются, а затем при быстром охлаждении кристалла перекристаллизовываются. Часть расплавленной массы наращивается на стенки трещин эпитаксиально, повторяю монокристаллическую структуру матрицы. Часть образовавшегося расплава кристаллизуется гораздо быстрее и в процессе кристаллизации захватывает многочисленные мелкие пузыри воздуха или другой газовой фазы, присутствующей в печи.

Другим источником образования мельчайших пузырей является жидкий флюс, заполняющий трещины и каверны и быстро кристаллизующийся при понижении температуры.

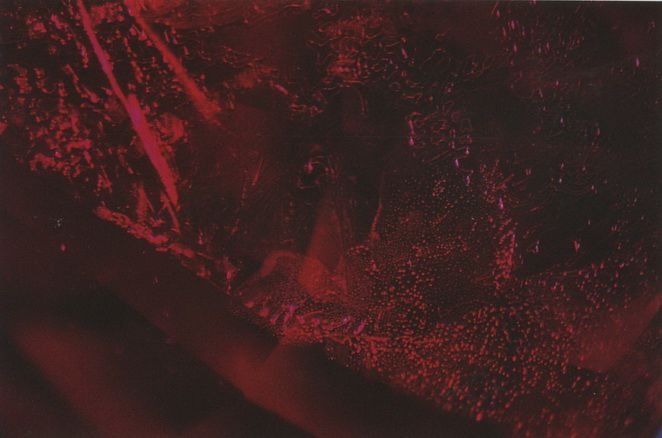

Рис.18. Типичные микроскопические пузырьки и следы перекристаллизации флюса или расплавленного материала матрицы Al₂O₃ в трещине рубина, прошедшего высокотемпературный отжиг «на цвет». Фото из E.J.Gubelin, J.I.Koivula Photoatlas of inclusions in Gemstones Volume 3, p. 147.

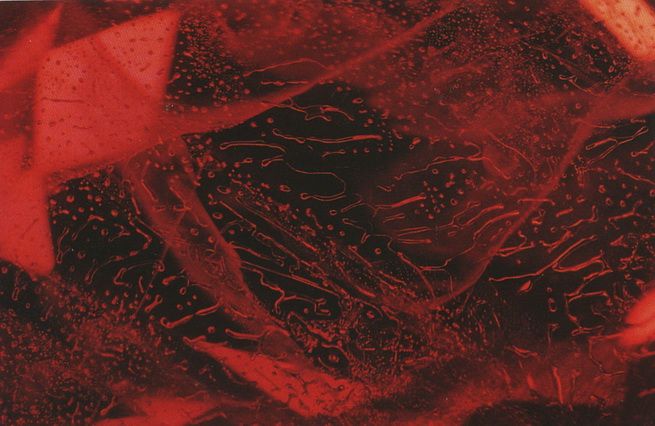

Рис. 19. Типичное изображение так называемого «отпечатка пальцев», образованного микроскопическими пузырьками, локализованными в области положительных механических напряжений. Фото из E.J.Gubelin, J.I.Koivula Photoatlas of inclusions in Gemstones Volume 3, p. 149.

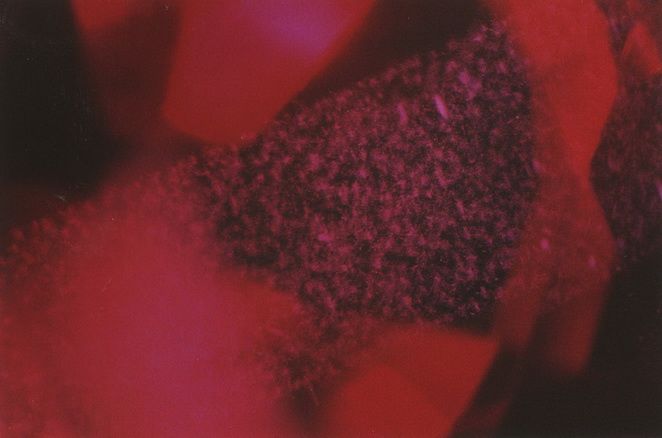

Рис. 20. Типичное изображение перекристаллизованного рубина или материала флюса в тонкой трещине драгоценного камня, после высокотемпературного отжига на цвет». Картина распределения капель и подтеков похожа на распределение капель дождя на лобовом стекле движущегося автомобиля. Фото из E.J.Gubelin, J.I.Koivula Photoatlas of inclusions in Gemstones Volume 3, p. 149.

Рис. 21. Типичные следы капель остаточного боросиликатного флюса (боросиликатного стекла) в трещине рубина после отжига «на цвет». Расположение капель похоже на капли дождя на лобовом стекле движущегося автомобиля. Такие же картины наблюдаются и в зеленых и в желтых сапфирах, а также всех других природных корундах, прошедших отжиг «на цвет».

Выше мы потратили не так уж много сил для описания или для запоминания образов так называемых «хороших дефектов» по классификации CIBJO, GemWorld International, GIA, GAA и прочая и прочая и прочая. Почему «хороших»? Да потому, что до определенного времени все без исключения организации, регулирующие драгоценный рынок, промотировали и доказывали с пеной у рта превосходство этих, описанных нами, «хороших» дефектов, соответственно, в «хороших» рубинах, по отношению к «плохим» дефектам и в «плохих» рубинах, которые будут описаны нами в нижеследующем подразделе.

Заметим при этом, что все обсуждаемые здесь и ниже дефекты не видны невооруженным глазом, и, соответственно не входят в общепринятые критерии оценки качества драгоценного камня, известные как критерии «4с».

6.2. Идентификация рубинов с трещинами,

залеченными свинцовым стеклом

1. Пузыри воздуха в свинцовом стекле. Если в случае рубинов, термообработанных «на цвет», микроскопические пузырьки образуются при перекристаллизации матричного корунда или затвердевании жидкого флюса, то воздушные пузырьки гораздо большего размера образуются при погружении трещиноватых рубинов в расплавленное свинцовое стекло.

Рис. 22. Наиболее типичные включения в рубинах со свинцовым стеклом: пузыри воздуха в быстро застывшем свинцовом стекле (выглядят как «пустые», овалы и окружности с резкими границами) и диски включений, заполненные свинцовым стеклом измененного состава. Последние наблюдаются только в рубинах из аллювиальных месторождений. Такие аллювиальные рубины содержат большое количество кремнеземной «пыли» и других мелкодисперсных минеральных частиц, которые при соединении со свинцовым стеклом могут образовывать как несмешиваемые со свинцовым стеклом аморфные твердые растворы, так и новые сложные соединения с аморфной структурой, образующие в свинцовом стекле эллипсоидные и дисковые включения с пониженной прозрачностью.

2. Следы остаточного свинцового стекла в плохо залеченных трещинах. Если время погружения рубина в расплав стекла оказывается недостаточным для полного залечивания трещин или в том случае, когда поверхностная активность жидкого стекла оказывается при выбранной температуре не достаточной для проникновения во все даже очень маленькие трещины, в трещинах после охлаждения наблюдаются капли остаточного стекла и подтеки, очень похожие на следы дождя на лобовом стекле автомобиля. Распределение таких капель остаточного стекла почти ничем не отличается от картины, образуемой каплями затвердевшего флюса (см. выше), однако капли свинцового стекла имеют различные размеры и совершенно не регулярное распределение по объему трещины.

Рис. 23. Типичные следы капель свинцового стекла в узкой трещине ограненного рубина. Форма капель свинцового стекла может быть практически любой. Распределение капель по размерам также может быть крайне неоднородным.

3. Залеченные свинцовым стеклом объемные каверны и поры. Оксиды свинца в расплавленном и твердом состояниях имеют желтый (PbO) или оранжевый (Pb2O3) цвет. Если свинцовое стекло залечивает тонкую трещину, то, естественно, свинцовое стекло выглядит в тонких слоях бесцветным. Если же стеклом заполняется объемный дефект типа поры или каверны, то желтый или оранжевый цвет свинцового стекла виден достаточно ясно. При этом оранжевый или желтый цвет свинцового стекла проявляется тем определеннее, чем толще заполненная стеклом пора и чем ближе пора к поверхности, перпендикулярно которой ведется наблюдение.

Рис. 24. Каверна в ограненном рубине, залеченная оранжевым свинцовым стеклом (Pb₂O₃).

4. Яркие фиолетовые и оранжевые блики и зоны. Показатель преломления свинцового стекла (n = 1.75) не сильно, но все же отличается от среднего показателя преломления корунда (n = 1.77), что в свою очередь вызывает интерференционный сдвиг цвета световых лучей проходящих из корунда в стекло и обратно. Результирующие разнополярные интерференционные сдвиги приводят к возникновению оранжевых и сиреневых (фиолетовых) бликов в объеме рубинов вблизи границ корундовая матрица – залеченная трещина. Чем шире световой луч, претерпевающий цветовой сдвиг, тем шире цветные сиреневые и оранжевые зоны в драгоценных камнях. При этом, количество оранжевых зон пропорционально объемной доле свинцового стекла в рубине.

Рис. 25. Типичные фиолетовые и  оранжевые «блики» в ограненных рубинах, подвергнутых процедуре залечивания трещин свинцовым стеклом.

Рис. 26. Типичные фиолетовые и сиреневые зоны в рубине, прошедшем процедуру залечивания трещин свинцовым стеклом.

5. Темные области в макроскопической картине пространственного распределения красной флюоресценции в рубине. Последние годы тайские технологи – тритеры предпринимают титанические усилия по разработке новых методов залечивания трещин в рубинах. При апробировании других стеклообразных заполнителей основное внимание, естественно, уделяется отсутствию грубых и легко наблюдаемых артефактов в облагороженных рубинах. Речь идет прежде всего о подборе прозрачных твердых сред, которые в жидком состоянии обладают более высокой поверхностной активностью, что повышает заполняемость трещин стеклом и существенно снижает количество и размеры воздушных пузырей. Кроме того, стекло должно быть легировано молекулярными компонентами, более тяжелыми, чем Pb₂O₃. Это в свою очередь, должно приводить к увеличению плотности стеклообразной среды и к повышению показателя преломления стекла n = 1.75 до значения, равного показателю преломления корунда n = 1.77.  То есть, если указанные направления технологического поиска увенчаются успехом, то артефакты залечивания трещин свинцовым стеклом 1 – 4, описанные в настоящем разделе, перестанут быть очевидным свидетельством облагораживания. Повышение поверхностной активности должно привести к исчезновению пузырей и подтеков в не полностью залеченных трещинах. Полное совпадение показателей преломления корундовой среды и стеклянного наполнителя трещин должно, в свою очередь, привести к полному исчезновению интерференционных эффектов и связанных с ними сиреневых, фиолетовых и оранжевых бликов и протяженных зон. В распоряжении геммологов есть, однако, и другие приборы полевой геммологии, которые могут полностью компенсировать ограничения оптической микроскопии. Рубин проявляет сильную ярко-красную флюоресценцию под воздействием коротковолнового ультрафиолетового облучения. При этом флюоресценция есть неотъемлемое свойство корунда с примесью хрома и не распространяется на все другие материалы, которые служат для залечивания каверн и трещин. Поэтому в случае рубинов с трещинами, залеченными любой субстанцией, отличной от корунда с примесью хрома, интенсивность красной флюоресценции будет существенно ниже, чем в чистом, пусть и трещиноватом рубине. Кроме того, пространственное распределение флюоресценции будет иметь «негативный», обратный характер по отношению к пространственному распределению залеченных трещин. Расчеты показывают, что избавится от этого эффекта резкого понижения интенсивности красной флюоресценции практически невозможно. Один из авторов настоящей статьи с успехом использовал этот метод для определения «новых» рубинов с залеченными трещинами в «полевых условиях» Бангкокской выставки драгоценных камней (см. отчет о выставке).

6. Покупать или не покупать рубины

Вот мы и добрались до самых интересных вопросов. Итак, покупать или не покупать облагороженные рубины, а, если и покупать, то какие? На наш взгляд этот и без того не простой вопрос разбивается на множество не менее сложных подвопросов. Начнем с простых случаев.

1. Если Вы хотите сделать очень красивое ювелирное украшение с рубином (ами), то Вам следует покупать ярко-красные (конечно облагороженные) рубины размером от 3-х, а лучше от 6-ти карат. Если Вы хотите сделать ювелирный гарнитур, то Вам следует покупать все четыре камня вместе, так как бывает весьма трудно подобрать примерно одинаковые по размеру, форме и цвету парные рубины для серег и два других камня, не обязательно совпадающие по размеру с первой парой и даже не совпадающие по размеру между собой. Однако форма огранки камней, а также цвет должны быть более или менее одинаковыми. Не идентичными, так как такое требование может превратить покупку в сверхзадачу, а именно примерно одинаковыми. Требование к цвету в данном случае является основным, так как из всего сказанного выше, а также из практики со всей очевидностью следует, что совершенно одинаковый цвет бывает только у камней из одной партии (из одного лота).

Если говорить о том, как надо выбирать сами камни для украшений, то следует выбирать рубины без хорошо видимых невооруженным глазом пузырей (см. выше). Что же касается общих требований, предъявляемых к критериями выбора «4С», то в случае рубинов необходимо выбирать камни с площадками, максимально «испускающими свет». Найти «не мутный рубин» как среди необработанных, так и среди обработанных достаточно сложно, поэтому надо стараться выбрать такой, чтобы объемная часть рубина под площадкой искажала ход лучей минимально, то есть этот «объем» должен испускать световые лучи через площадку обратно (разумеется при соблюдении огранщиком правила «критического угла»).

Рис. 27. Примерно так должен выглядеть рубин (овал) высокого качества, то есть рубин достаточно высокой для рубина чистотой и с правильной огранкой, вне зависимости от того, какой рубин мы выбираем, необработанный, обработанный или рубин с залеченными трещинами.

Рис. 28. Примерно так должны выглядеть рубины (огранка изумрудная или октагональная) высокого качества, то есть рубины достаточно высокой для рубина чистотой и с правильной огранкой, вне зависимости от того, какой рубин мы выбираем, необработанный, обработанный или рубин с залеченными трещинами.

2. Если Вы хотите инвестировать значительные или незначительные средства в рубины, то все становится гораздо сложнее. Самым лучшим с нашей точки зрения советом может стать следующая рекомендация. Если Вы можете не инвестировать деньги в рубины – в любые: необработанные, термообработанные «на цвет», а также рубины, прошедшие процедуру залечивания трещин, то лучше не инвестировать. Во-первых, есть гораздо более привлекательные для инвестиций драгоценные камни: редкие драгоценные камни, танзанит, цаворит, иолит, андалузит, демантоид, сапфиры различного цвета, изумруд и многое, многое другое. Во-вторых, и при инвестициях в эти камни  необходимо досконально знать особенности рынка и разбираться в геммологии, что для простого смертного, не работающего на рынке, вообще невозможно. Поэтому здесь выход у Вас один, Вы должны заручиться круглосуточной консультационной поддержкой практикующего коммерческого геммолога, которому Вам придется доверять полностью. Заметьте, Вы должны иметь не «своего» преподавателя курсов геммологии, антиквара, не дай бог, ювелира или искусствоведа, просто выпускника ВУЗа геммологической специальности, а именно практикующего коммерческого геммолога, который знает цены,  чувствует тенденции рынка, знает все новости этого рынка, знает все недавно открытые месторождения камней, а также степень обеднения старых месторождений. И, наконец, в-третьих, при инвестициях в драгоценные камни необходимо помнить, что это один из самых низко-ликвидных товаров. Так что возврат Ваших денег, если только Вы не собрали удивительную по своей красоте и профессионализму подбора экспонатов коллекцию и не продаете ее государственному музею или Алмазному фонду, будет происходить также медленно, как и само накопление инвестиционных объектов.

7. Что будет дальше

Что будет дальше, точно не знает никто. Не можем, однако, воздержаться от некоторых вполне очевидных прогнозов.

Во-первых, стремительный, хорошо организованный и экономически мощный выход на рынки драгоценных камней Китая, не может не привести к переделу этих рынков. Любой передел рынков приводит, прежде всего, к росту цен. Так что не надо быть сильным рыночным аналитиком, что бы спрогнозировать увеличение потребности рынков во всех природных драгоценных камнях, в том числе и в сильно облагороженных рубинах. Вне всякого сомнения, эти камни в недалеком будущем, наперекор всем организованным и неорганизованным регуляторам будут цениться все больше и больше.

Во-вторых, вся история развития технологий облагораживания рубинов говорит о совершенно ясной тенденции развития мировой коммерческой геммологии. Понятия природный и синтетический драгоценный камень непрерывно размываются. Технологии получения конечных ювелирных изделий из природных и искусственных драгоценных камней год от года сближаются. Эта тенденция будет ускоряться по мере обеднения месторождений натуральных камней, развития технологий облагораживания природных и получения искусственных драгоценных камней. На эту тенденцию не могут повлиять никакие заявления мировых ювелирных и геммологических сообществ и организаций.

Редколлегия «Redkiekamni.ru».

Москва – Бангкок – Ратнапура – Чантабури - Канчанабури 15.09-31
